［摘要］所谓轮廓度是指被测要素实际轮廓相对于理想轮廓的变动差.这一概念用于描述曲线或曲面形状及位置的准确度。其中轮廓度度包括有基准或无基准的线及面轮廓,根据多年的工作积累,对典型的轮廓度进行分析及其计算方法的介绍。希望读者能从中得到启发,

［关键词］矢量，余弦补偿, 面轮廓，线轮廓，公差带,法向矢量.

前言

任何零件的面都是由平面和曲面组成的。曲面形状误差的检测和评定也是产品检验中一个非常重要的项目。本文主要针对轮廓度的知识及误差用三坐标检测方法等内容进行介绍。轮廓度公差的相关概念线轮廓度公差的定义线轮廓度是限制实际曲线对理想曲线变动量的一项指标，它是对非圆曲线的形状及位置精度要求。轮廓度公差是实际被测要素（所有的轮廓点要素）对理想轮廓线的允许变动。本文主要介绍三坐标测量机（没有数模）如何测量轮廓度的方法及应用。

一.线轮廓及面轮廓定义

1.1线轮廓度无基准解释:

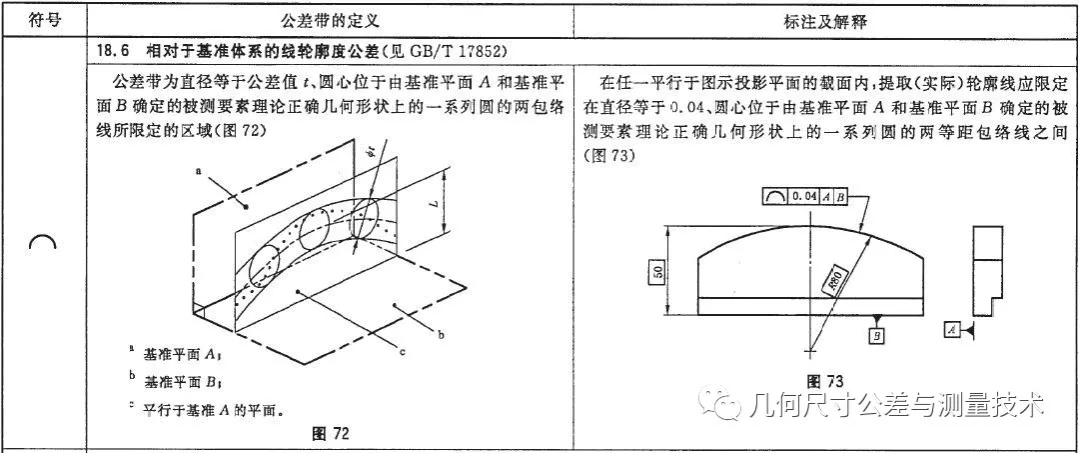

1.2线轮廓度有基准解释:

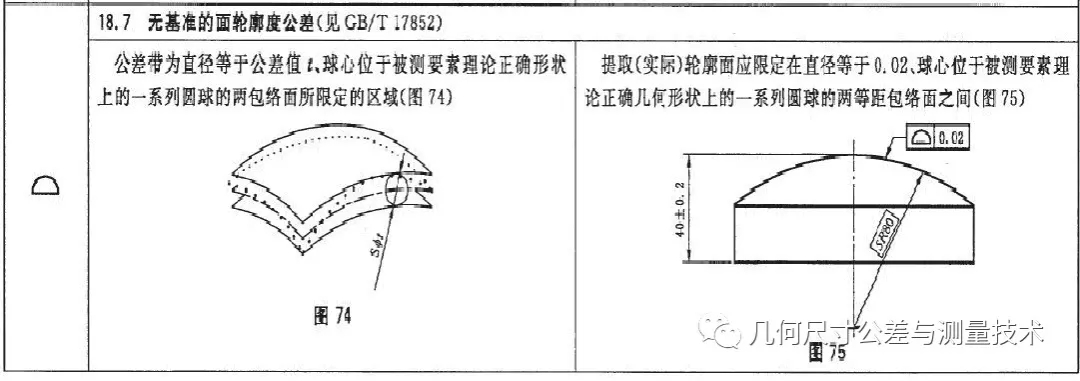

1.3面轮廓度无基准解释:

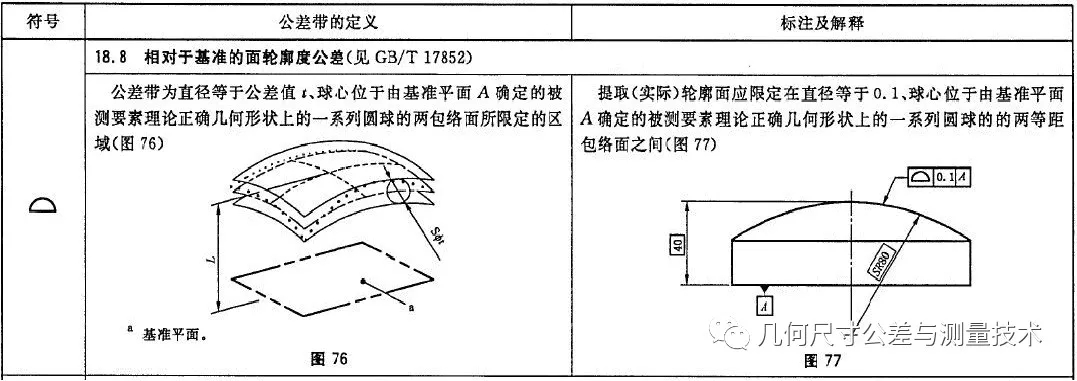

1.4面轮廓度有基准解释:

二.测量的法向矢量及测针半径补偿

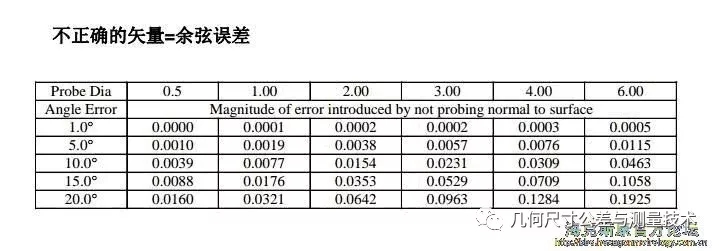

在三坐标测试技术中，补偿测针半径是关键技术，精密测量任何几何元素，都必须作测针半径补偿，实际上，测量机的动态显示为测球中心位置，测量中测针必须沿着所测量点的法线无障碍地趋近测量点测量，并在该法线矢量上做测针半径补偿，如图1述：

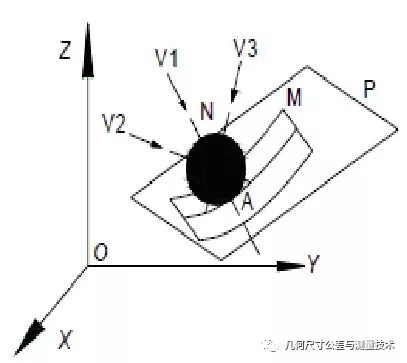

图1：测量曲面上A点产生的测针补偿误差分析

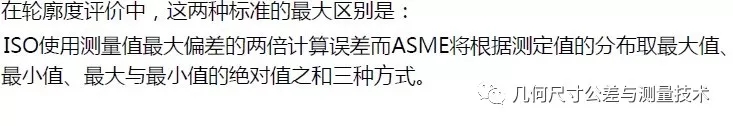

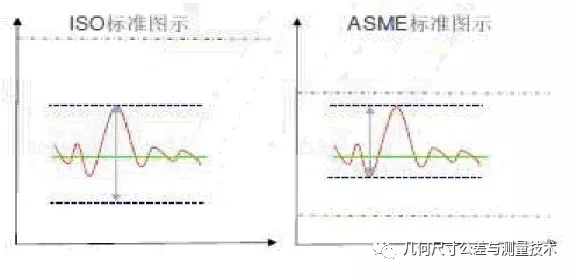

三.面轮廓及线轮廓评价的两种标准

注: 国标评价的轮廓度等同于ISO标准.

四、轮廓度公差的测量方法及计算方法的介绍

传统的面轮廓度测量误差的测量方法包括仿形装置测量、截面轮廓样板测量、光学跟踪轮廓测量仪测量。这种测量方法要求做出理论轮廓样板后才能测量。由于理论轮廓样板制作非常困难，因此该测量方法适合于一种零件大批量生产过程中的检验。随着现在三坐标测量机的普遍运用，越来越多的企业多倾向于使用三坐标测量，测量精度高、效率快。

1、仿形装置测量 首先配备一些必要的辅助装置以及测量器具如百分表（千分表），通常我们选择的测量器具的精度是被测量公差的1/3， 才能满足我们的测量要求，调整被测零件相对于仿形装置和轮廓样板的位置，千分表调零。仿形测头在轮廓样板上缓慢移动，由千分表读取示值并做好记录，记录的点数不少于10 点，取其最大示值得2 倍，即为面轮廓度误差值。在过去走访的很多企业，对一线检测人员进行调研时，很多人都会用此方法测量，但对于数据处理时，遇到了疑惑，得出的数据要不要再乘以2。今天笔者在这明确的告诉大家，需要乘以2 倍。

2、 截面轮廓样板（简称轮廓度样板法）测量这种测量方法在批量生产中最为常见的，配以适当的量具如塞尺（专用）和辅助装置就可以了，我们把理论轮廓样板贴合在被零件的表面，根据光隙法估读法找到最大间隙处，用塞尺测其最大间隙。此最大间隙即为其轮廓度误差值，请读者一定要注意，不能将其最大间隙值乘以2 倍。

3、光学跟踪轮廓测量仪（投影仪）测量此方法适用于测量尺寸较小和薄的零件，在本案例一中不适用，在此也简单介绍一下，将被测轮廓，投影在投影屏上与极限轮廓相比较，实际轮廓的投影应在极限轮廓线之间，即为合格。这种测量方法不能得出具体数值，只作合格与否的判定。

4、三坐标检测方法 采用三坐标测量装置进行测量时无需轮廓样板，只需要被测零件的CAD 的3D模型（零件的三维设计图形），因此该测量方法可应用于任何场合且测量数据可靠。根据测量测头是否和零件表面接触可分为接触式与非接触式两类。接触测量法以三坐标测量机测量为典型代表。三坐标测量机对环境（如：温度、湿度、防振等）要求高。由于测量时测头在工件上要逐点测量，所以测量速度较慢，但是其测量精度高，适用于公差小，精度要求高的零部件，另外要注意被测零件的材质不能太软。非接触测量法以结构光法为典型代表。该测量方法一次获取物体表面的数据（点坐标）多，测量范围大，对被测量物体的材质没有要求，特别适合于面积大且易变形的覆盖件类零件的测量。

其计算方法相同即测出若干个点的坐标值，并将测得的坐标值与理论轮廓的坐标进行比较，取其偏差值最大绝对值的2 倍作为该零件的轮廓度误差值。

五、典型案例分析一（无基准要求）

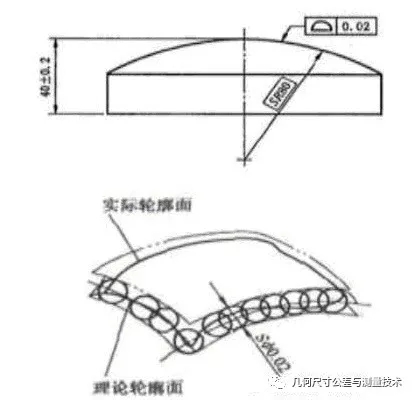

首先，我们分析图1，这是我们做检测的第一步，面轮廓度要求0.02mm,整个曲面是球面，根据要求，我们需要选择合适的测量方法和测量器具，针对本例，很显然不能用轮廓度样板,使用轮廓度样板法，普通塞尺的精度达不到，通常塞尺的最小测量精度0.02mm（量具的最小分辨率）≥1/3×0.02mm（被测要素的轮廓度公差值）。同样用投影仪测量也是不合适的，图1 零部件尺寸大且非薄壁件。那么我们用仿形测量装置法进行测量，配备轮廓度样板、千分表、固定和可调支承，调整被测零件相对于仿形装置和轮廓样板的位置，千分表调零。仿形测头在轮廓样板上缓慢移动至整段曲面，为了减小测量系统误差，我们尽量使指示计测头与仿形测头的形状一致，且垂直于理想轮廓方向上，由千分表读取示值并做好记录，记录的点数应不少于10 点，取其最大示值的2 倍，即为面轮廓度误差值f。值得注意的是：整个曲面是球体，为了能够覆盖到整个曲面，我们需要每隔120°测量一组数据。假设我们测量的数值:

第一组数据△P1 为：0.005 0.007 0.004 0.010 0.012 0.0090.007 0.006 0.015 0.013△P1max﹦0.015单位（mm）

第二组数据△P2 为：0.006 0.007 0.008 0.011 0.012 0.0140.007 0.008 0.012 0.006△P2max﹦0.014单位（mm）

第三组数据△P3 为：0.010 0.007 0.004 0.010 0.008 0.0110.007 0.009 0.016 0.010

△P3max﹦0.016 单位（mm）

因为△P3max＞△P1max＞△P2max

所以面轮廓度误差f﹦2×△P3max﹦0.032 mm

接下来，我们用接触式三坐标进行测量，按照传统的三坐标测量方法：直接测量其整个球面或过球心的截圆，评价其半径，测量的数据如下：80.004 80.008 80.012 80.013 80.015 80.005 80.004 80.010 80.01580.009 单位（mm）

在评价报告里，输入标称值，测定值和偏差会直接读出的，面轮廓度误差即为一组数据中取其偏差最大值绝对值的2 倍。

计算方法依据GB/T1958-2004：△P﹦∣实际值-理论值∣

△ P 的值：0.004 0.008 0.012 0.013 0.015 0.0050.004 0.010 0.015 0.009

△ Pmax﹦0.015mm

所以面轮廓度误差f﹦2×△Pmax﹦0.030mm

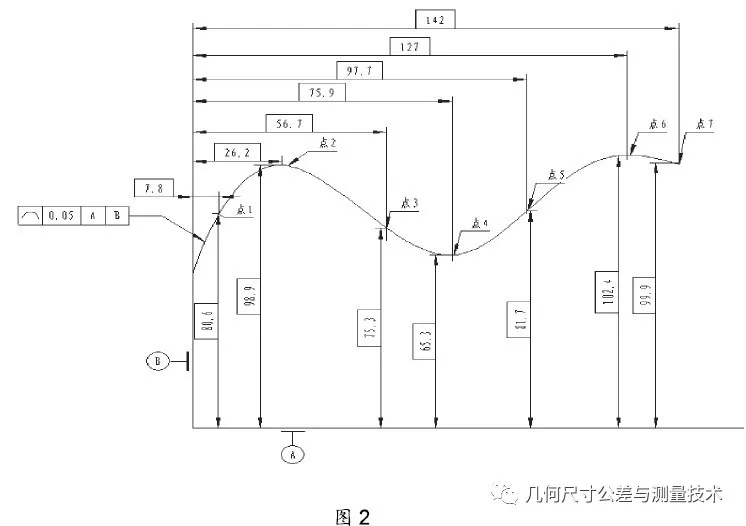

案例分析二（有基准要求）如图2：

由图2，我们采用传统的检测方法都是不行的，从图形分析来看，有基准要求，根据曲线上的点坐标来判断整段曲线的轮廓度误差是否符合设计要求。在这里我们只能借助三坐标测量机进行自动测量，那么我们需不需要导入数模呢？不需要。首先我们建立坐标系，以基准A 和B 为基准，坐标建立以后，我们利用自动测量点，使用自动测量的优点是，省去了计算测头接触曲面的矢量角。测得的实际坐标可以直接参与计算了。点1～点7 的X 轴实际坐标为X1～X7，Y 轴实际坐标为Y1～Y7，Z 轴坐标值不考虑。

点1～点7 理论坐标（7.8,80.6）、（26.2,98.9）、（56.7,75.3）、（75.9,65.3）、（97.7,81.7）、（127,102.4）、（142,99.9）

假设我们测量的点1～点7 实际坐标分别为：（7.801,80.623）、（26.232,98.901）、（56.741,75.279）、（75.914,65.325）、（97.688,81.689）、（126.998,102.384）、（141.985、99.973）

根据公式：


f﹦2×△Pmax

△X、△Y﹦实际坐标值-理论坐标值

△P—坐标偏差值

f—轮廓度误差值

根据公式计算：△P1﹦0.023 △P2﹦0.032 △P3﹦0.046 △P4﹦0.029 △P5﹦0.016 △P6﹦0.016 △P7﹦0.023 单位（mm）

即△Pmax 为△P3

f﹦2×0.046＝0.092mm

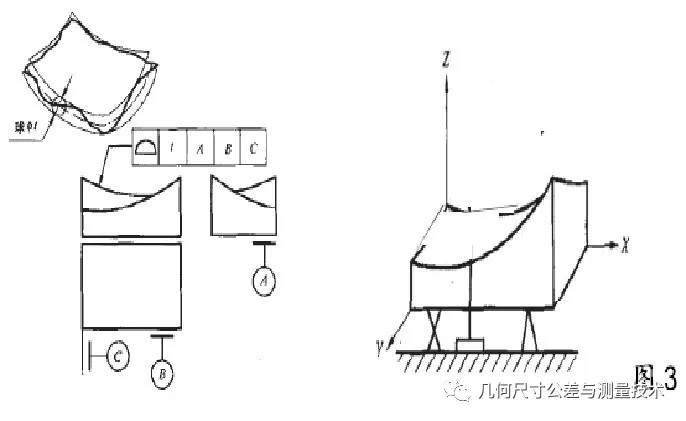

案例分析三（有基准要求）如图3：

由图3，我们可以看出，图形比较复杂，涉及到三维图，使用传统方法测量比较困难，用三坐标直接测量，但具体的点的坐标值又没有给出，那么我们可以使用三坐标的3D 数模导入法， 先导入零件3D 数模，再建立坐标系，利用拟合坐标系使实际的坐标系与数模坐标系重合，那么现在就可以测量了，把鼠标放到数模上点击，该点的理论值会显示在图形上，实际值就是测量后的坐标值，值得注意的是，此时要考虑XYZ 的理论坐标值。在整段曲面上采点数为8～10 点，根据公式：，计算出每一点的坐标偏差值，轮廓度误差值为最大坐标偏差的2 倍，即

f﹦2×△Pmax

△X、△Y、△Z﹦实际坐标值-理论坐标值

△P—坐标偏差值

f—轮廓度误差值

六. 解决本公司轮廓度案例

案例分析一 (无基准线轮廓度)

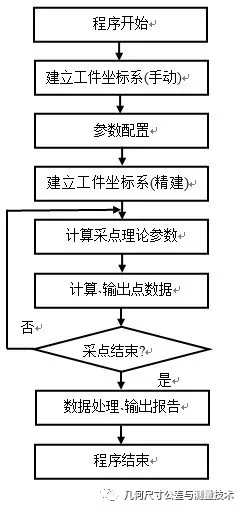

1.   流程

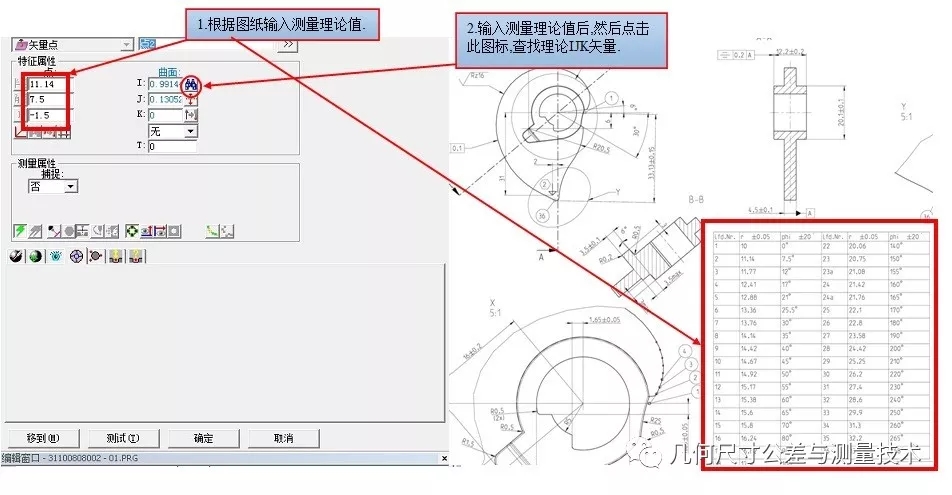

2.根据图纸正确查找IJK法向矢量.

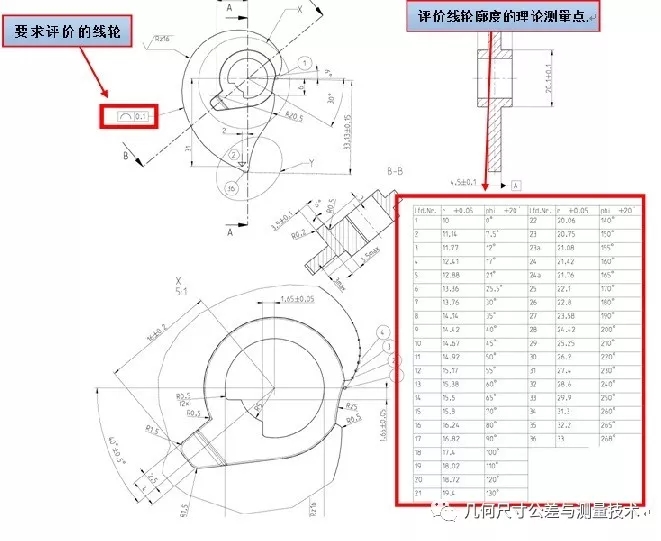

3. 图纸.

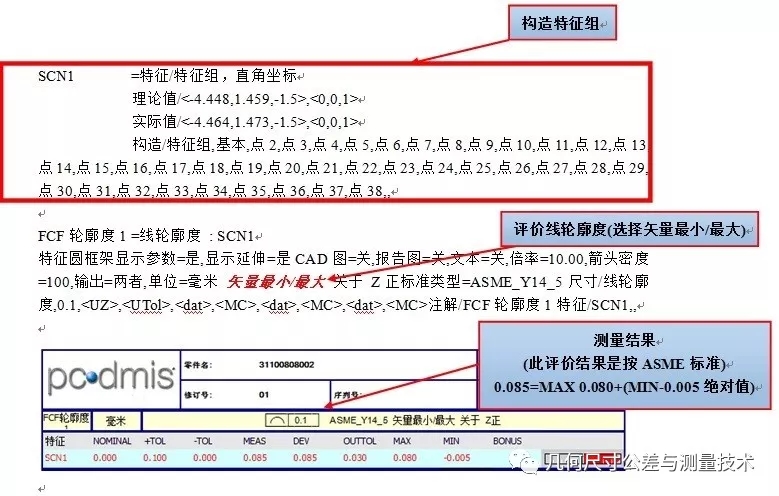

4．见程序及说明.

-A-

=特征/平面，直角坐标,三角形

理论值/<-6.544,-8.37,0>,<0,0,1>

实际值/<-6.547,-8.37,0.001>,<0.0002273,-0.000512,0.9999998>

测定/平面,8

移动/安全平面

触测/基本,常规,<3.482,-11.762,0.012>,<-0.0002109,0.0002772,0.9999999>,<3.48,-11.764,0>,使用理论值=是

触测/基本,常规,<-0.209,-23.345,0.001>,<-0.0002109,0.0002772,0.9999999>,<-0.214,-23.352,0.001>,使用理论值=是

触测/基本,常规,<-1.925,-30.626,0.005>,<-0.0002109,0.0002772,0.9999999>,<-1.931,-30.631,-0.01>,使用理论值=是

触测/基本,常规,<-10.913,-22.758,0.001>,<-0.0002109,0.0002772,0.9999999>,<-10.916,-22.755,-0.018>,使用理论值=是

触测/基本,常规,<-18.725,-10.882,0.003>,<-0.0002109,0.0002772,0.9999999>,<-18.73,-10.879,-0.002>,使用理论值=是

触测/基本,常规,<-19.13,5.665,-0.005>,<-0.0002109,0.0002772,0.9999999>,<-19.132,5.668,0.017>,使用理论值=是

触测/基本,常规,<-7.734,12.768,-0.013>,<-0.0002109,0.0002772,0.9999999>,<-7.736,12.772,0.021>,使用理论值=是

触测/基本,常规,<2.806,13.982,-0.003>,<-0.0002109,0.0002772,0.9999999>,<2.804,13.982,-0.003>,使用理论值=是

终止测量/

A4

=坐标系/开始,回调:A3,列表=是

建坐标系/找平,Z正,-A-

建坐标系/平移,Z 轴,-A-

坐标系/终止

移动/安全平面

-B-

=特征/触测/圆,直角坐标,内,最大内切

理论值/<0,0,3>,<0,0,1>,14

实际值/<-0.006,-0.015,3>,<0,0,1>,14.072

目标值/<0,0,3>,<0,0,1>

起始角=0,终止角=270

角矢量=<-0.0000001,-1,0>

方向=逆时针

显示特征参数=否

显示相关参数=是

测点数=10,深度=0,螺距=0

样例点=0,间隙=0

自动移动=否,距离=0

查找孔=无效,出错=否,读位置=否

显示触测=否

A5

=坐标系/开始,回调:A4,列表=是

建坐标系/平移,X轴,-B-

建坐标系/平移,Y轴,-B-

坐标系/终止

移动/安全平面

-C-

=特征/触测/矢量点,直角坐标

理论值/<-1.65,-5.4,3>,<1,-0.0000001,0>

实际值/<-1.646,-5.404,3.001>,<1,-0.0000001,0>

目标值/<-1.65,-5.4,3>,<1,-0.0000001,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

-B-C-

=特征/直线，直角坐标,非定界,否

理论值/<0,0,3>,<-0.0000001,-1,0> 实际值/<0,0,3.001>,<0.0006797,-0.9999998,0>

构造/直线,偏置

曲面法线 =<0,0,1>,多点

标识 = -B-,-C-,,

偏置 = 0,1.65

-A-B-C-

=坐标系/开始,回调:A5,列表=是

建坐标系/找平,Z正,-A-

建坐标系/旋转,Y负,至,-B-C-,关于,Z正

建坐标系/平移,Z 轴,-A-

建坐标系/平移,X轴,-B-

建坐标系/平移,Y轴,-B-

坐标系/终止

移动/安全平面

点39

 =特征/触测/矢量点,直角坐标

理论值/<-5.7,-1.65,3>,<0,1,0>

实际值/<-5.696,-1.65,3.001>,<0,1,0>

目标值/<-5.7,-1.65,3>,<0,1,0>

捕捉=否

显示特征参数=否

显示相关参数=否

极矢量补偿/XY平面

移动/安全平面

点2

=特征/触测/矢量点,极坐标

理论值/<11.14,7.5,-1.5>,<0.9914449,0.1305262,0>

实际值/<11.222,7.546,-1.501>,<0.9913392,0.131326,0>

目标值/<11.14,7.5,-1.5>,<0.9914449,0.1305262,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点3

=特征/触测/矢量点,极坐标

理论值/<11.77,12,-1.5>,<0.9781476,0.2079117,0>

实际值/<11.832,12.041,-1.499>,<0.9780001,0.2086046,0>

目标值/<11.77,12,-1.5>,<0.9781476,0.2079117,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点4

=特征/触测/矢量点,极坐标

理论值/<12.41,17,-1.5>,<0.9563048,0.2923717,0>

实际值/<12.449,17.041,-1.499>,<0.9560974,0.2930492,0>

目标值/<12.41,17,-1.5>,<0.9563048,0.2923717,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点5

=特征/触测/矢量点,极坐标

理论值/<12.88,21,-1.5>,<0.9335804,0.3583679,0>

实际值/<12.909,21.05,-1.499>,<0.9332704,0.3591747,0>

目标值/<12.88,21,-1.5>,<0.9335804,0.3583679,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点6

=特征/触测/矢量点,极坐标

理论值/<13.36,25.5,-1.5>,<0.9025853,0.4305111,0>

实际值/<13.377,25.538,-1.499>,<0.9023026,0.4311033,0>

目标值/<13.36,25.5,-1.5>,<0.9025853,0.4305111,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点7

=特征/触测/矢量点,极坐标

理论值/<13.76,30,-1.5>,<0.8660254,0.5,0>

实际值/<13.786,30.04,-1.499>,<0.8656758,0.5006051,0>

目标值/<13.76,30,-1.5>,<0.8660254,0.5,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点8

=特征/触测/矢量点,极坐标

理论值/<14.14,35,-1.5>,<0.819152,0.5735764,0>

实际值/<14.157,35.035,-1.499>,<0.8188008,0.5740777,0>

目标值/<14.14,35,-1.5>,<0.819152,0.5735764,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点9

=特征/触测/矢量点,极坐标

理论值/<14.42,40,-1.5>,<0.7660444,0.6427876,0>

实际值/<14.432,40.032,-1.499>,<0.7656887,0.6432113,0>

目标值/<14.42,40,-1.5>,<0.7660444,0.6427876,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点10

=特征/触测/矢量点,极坐标

理论值/<14.67,45,-1.5>,<0.7071068,0.7071068,0>

实际值/<14.682,45.014,-1.499>,<0.7069338,0.7072798,0>

目标值/<14.67,45,-1.5>,<0.7071068,0.7071068,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点11

=特征/触测/矢量点,极坐标

理论值/<14.92,50,-1.5>,<0.6427876,0.7660444,0>

实际值/<14.938,50.031,-1.499>,<0.6423665,0.7663976,0>

目标值/<14.92,50,-1.5>,<0.6427876,0.7660444,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点12

=特征/触测/矢量点,极坐标

理论值/<15.17,55,-1.5>,<0.5735764,0.819152,0>

实际值/<15.189,55.028,-1.499>,<0.5731713,0.8194356,0>

目标值/<15.17,55,-1.5>,<0.5735764,0.819152,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点13

=特征/触测/矢量点,极坐标

理论值/<15.38,60,-1.5>,<0.5,0.8660254,0>

实际值/<15.404,60.026,-1.499>,<0.4996127,0.8662489,0>

目标值/<15.38,60,-1.5>,<0.5,0.8660254,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点14

=特征/触测/矢量点,极坐标

理论值/<15.6,65,-1.5>,<0.4226183,0.9063078,0>

实际值/<15.627,65.007,-1.499>,<0.4225057,0.9063603,0>

目标值/<15.6,65,-1.5>,<0.4226183,0.9063078,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点15

=特征/触测/矢量点,极坐标

理论值/<15.8,70,-1.5>,<0.3420201,0.9396926,0>

实际值/<15.84,69.997,-1.499>,<0.3420755,0.9396725,0>

目标值/<15.8,70,-1.5>,<0.3420201,0.9396926,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点16

=特征/触测/矢量点,极坐标

理论值/<16.24,80,-1.5>,<0.1736482,0.9848078,0>

实际值/<16.297,79.997,-1.499>,<0.1736913,0.9848002,0>

目标值/<16.24,80,-1.5>,<0.1736482,0.9848078,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点17

=特征/触测/矢量点,极坐标

理论值/<16.82,90,-1.5>,<0,1,0>

实际值/<16.871,89.988,-1.499>,<0.0002078,1,0>

目标值/<16.82,90,-1.5>,<0,1,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点18

=特征/触测/矢量点,极坐标

理论值/<17.4,100,-1.5>,<-0.1736482,0.9848078,0>

实际值/<17.462,99.995,-1.499>,<-0.1735602,0.9848233,0>

目标值/<17.4,100,-1.5>,<-0.1736482,0.9848078,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点19

=特征/触测/矢量点,极坐标

理论值/<18.02,110,-1.5>,<-0.3420201,0.9396926,0>

实际值/<18.093,109.981,-1.499>,<-0.3417032,0.9398079,0>

目标值/<18.02,110,-1.5>,<-0.3420201,0.9396926,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点20

 =特征/触测/矢量点,极坐标

理论值/<18.72,120,-1.5>,<-0.5,0.8660254,0>

实际值/<18.803,119.99,-1.5>,<-0.4998514,0.8661112,0>

目标值/<18.72,120,-1.5>,<-0.5,0.8660254,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点21

=特征/触测/矢量点,极坐标

理论值/<19.4,130,-1.5>,<-0.6427876,0.7660444,0>

实际值/<19.493,129.998,-1.5>,<-0.6427658,0.7660627,0>

目标值/<19.4,130,-1.5>,<-0.6427876,0.7660444,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点22

=特征/触测/矢量点,极坐标

理论值/<20.06,140,-1.5>,<-0.7660444,0.6427876,0>

实际值/<20.158,139.997,-1.501>,<-0.7660056,0.6428339,0>

目标值/<20.06,140,-1.5>,<-0.7660444,0.6427876,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点23

=特征/触测/矢量点,极坐标

理论值/<20.75,150,-1.5>,<-0.8660254,0.5,0>

实际值/<20.819,149.998,-1.502>,<-0.8660121,0.5000231,0>

目标值/<20.75,150,-1.5>,<-0.8660254,0.5,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点24

=特征/触测/矢量点,极坐标

理论值/<21.08,155,-1.5>,<-0.9063078,0.4226183,0>

实际值/<21.152,155.001,-1.502>,<-0.9063135,0.422606,0>

目标值/<21.08,155,-1.5>,<-0.9063078,0.4226183,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点25

=特征/触测/矢量点,极坐标

理论值/<21.42,160,-1.5>,<-0.9396926,0.3420201,0>

实际值/<21.492,159.991,-1.502>,<-0.9396382,0.3421697,0>

目标值/<21.42,160,-1.5>,<-0.9396926,0.3420201,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点26

 =特征/触测/矢量点,极坐标

理论值/<21.76,165,-1.5>,<-0.9659258,0.258819,0>

实际值/<21.831,164.996,-1.502>,<-0.9659056,0.2588946,0>

目标值/<21.76,165,-1.5>,<-0.9659258,0.258819,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点27

 =特征/触测/矢量点,极坐标

理论值/<22.1,170,-1.5>,<-0.9848078,0.1736482,0>

实际值/<22.173,169.993,-1.502>,<-0.984786,0.1737714,0>

目标值/<22.1,170,-1.5>,<-0.9848078,0.1736482,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点28

=特征/触测/矢量点,极坐标

理论值/<22.8,180,-1.5>,<-1,0,0>

实际值/<22.867,179.977,-1.502>,<-0.9999999,0.0003946,0>

目标值/<22.8,180,-1.5>,<-1,0,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点29

=特征/触测/矢量点,极坐标

理论值/<23.58,190,-1.5>,<-0.9848078,-0.1736482,0>

实际值/<23.648,190.012,-1.502>,<-0.9847705,-0.1738594,0>

目标值/<23.58,190,-1.5>,<-0.9848078,-0.1736482,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点30

=特征/触测/矢量点,极坐标

理论值/<24.42,200,-1.5>,<-0.9396926,-0.3420201,0>

实际值/<24.486,200.014,-1.502>,<-0.9396111,-0.342244,0>

目标值/<24.42,200,-1.5>,<-0.9396926,-0.3420201,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点31

=特征/触测/矢量点,极坐标

理论值/<25.25,210,-1.5>,<-0.8660254,-0.5,0>

实际值/<25.312,210.017,-1.502>,<-0.8658728,-0.5002642,0>

目标值/<25.25,210,-1.5>,<-0.8660254,-0.5,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点32

=特征/触测/矢量点,极坐标

理论值/<26.2,220,-1.5>,<-0.7660444,-0.6427876,0>

实际值/<26.264,220.015,-1.502>,<-0.7658725,-0.6429924,0>

目标值/<26.2,220,-1.5>,<-0.7660444,-0.6427876,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点33

=特征/触测/矢量点,极坐标

理论值/<27.4,230,-1.5>,<-0.6427876,-0.7660444,0>

实际值/<27.457,230.011,-1.502>,<-0.6426352,-0.7661723,0>

目标值/<27.4,230,-1.5>,<-0.6427876,-0.7660444,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点34

=特征/触测/矢量点,极坐标

理论值/<28.6,240,-1.5>,<-0.5,-0.8660254,0>

实际值/<28.648,240.023,-1.502>,<-0.4996537,-0.8662253,0>

目标值/<28.6,240,-1.5>,<-0.5,-0.8660254,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点35

=特征/触测/矢量点,极坐标

理论值/<29.9,250,-1.5>,<-0.3420201,-0.9396926,0>

实际值/<29.935,250.007,-1.502>,<-0.341905,-0.9397345,0>

目标值/<29.9,250,-1.5>,<-0.3420201,-0.9396926,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点36

=特征/触测/矢量点,极坐标

理论值/<31.3,260,-1.5>,<-0.1736482,-0.9848078,0>

实际值/<31.327,260.005,-1.502>,<-0.1735556,-0.9848241,0>

目标值/<31.3,260,-1.5>,<-0.1736482,-0.9848078,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点37

=特征/触测/矢量点,极坐标

理论值/<32.2,265,-1.5>,<-0.0871557,-0.9961947,0>

实际值/<32.236,264.999,-1.502>,<-0.0871786,-0.9961927,0>

目标值/<32.2,265,-1.5>,<-0.0871557,-0.9961947,0>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点38

=特征/触测/矢量点,极坐标

理论值/<33,268,-1.5>,<-0.0348995,-0.9993908,0>

实际值/<33.021,268,-1.502>,<-0.034908,-0.9993905,0>

目标值/<33,268,-1.5>,<-0.0348995,-0.9993908,0>

捕捉=否

显示特征参数=否 显示相关参数=是

自动移动=否,距离=0

显示触测=否

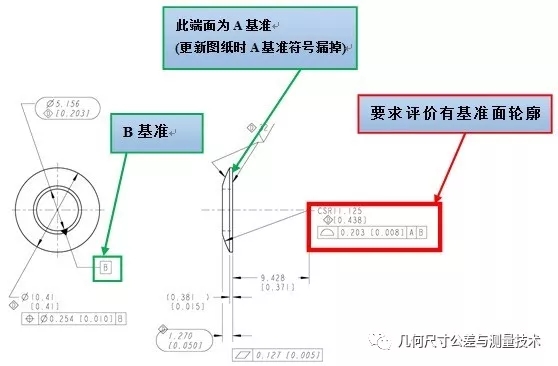

案例分析二 (有基准面轮廓度)

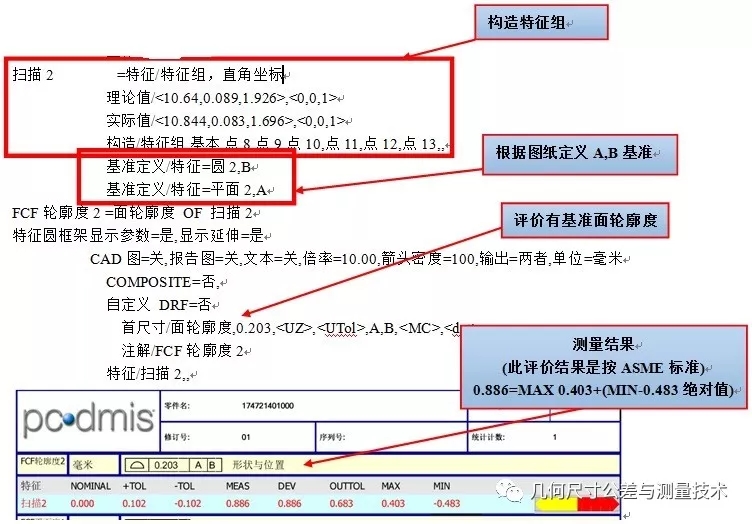

2．见程序及说明.

A5

=坐标系/开始,回调:A4,列表=是

建坐标系/平移偏置,X轴,-9.428

建坐标系/平移,Y轴,圆2

建坐标系/平移,Z 轴,圆2

坐标系/终止

安全平面/X正,15,X正,0,开

极矢量补偿/YZ平面

移动/安全平面

点8

=特征/触测/矢量点,极坐标

理论值/<11.125,339.005,-0.654>,<0.932258,-0.3570177,-0.0585954>

实际值/<11.468,341.232,-0.607>,<0,-0.9867426,-0.1622928>

目标值/<11.125,339.005,-0.654>,<0.932258,-0.3570177,-0.0585954>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点9

=特征/触测/矢量点,极坐标

理论值/<11.126,340.287,2.094>,<0.9254425,-0.3308608,0.1846274>

实际值/<11.316,342.315,1.918>,<0,-0.8732468,0.4872782>

目标值/<11.126,340.287,2.094>,<0.9254425,-0.3308608,0.1846274>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点10

=特征/触测/矢量点,极坐标

理论值/<11.126,354.998,4.399>,<0.9266888,-0.0809398,0.3670105>

实际值/<10.838,355.546,3.812>,<0,-0.215592,0.9764835>

目标值/<11.126,354.998,4.399>,<0.9266888,-0.0809398,0.3670105>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点11

=特征/触测/矢量点,极坐标

理论值/<11.124,8.468,4.003>,<0.9309355,0.1383268,0.3379715>

实际值/<10.956,7.518,3.501>,<0,0.3789607,0.9254128>

目标值/<11.124,8.468,4.003>,<0.9309355,0.1383268,0.3379715>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点12

=特征/触测/矢量点,极坐标

理论值/<11.124,17.983,2.205>,<0.9332359,0.3023057,0.1941185>

实际值/<11.342,16.025,2.01>,<0,0.8415934,0.5401115>

目标值/<11.124,17.983,2.205>,<0.9332359,0.3023057,0.1941185>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

移动/安全平面

点13

=特征/触测/矢量点,极坐标

理论值/<11.125,22.004,-0.489>,<0.9265582,0.373594,-0.0437874>

实际值/<11.538,19.777,-0.459>,<0,0.993171,-0.1166681>

目标值/<11.125,22.004,-0.489>,<0.9265582,0.3735941,-0.0437874>

捕捉=否

显示特征参数=否

显示相关参数=是

自动移动=否,距离=0

显示触测=否

结束语：
目前公司三坐标软件PC-DMIS PRO版本模块,不能直接导入3D数模，暂不支持曲线˴曲面扫描,不能直接评价线轮廓及面轮廓度；通过以上的技巧及方法解决了本公司线轮廓及面轮廓度的测量.介绍以上测量方法可以作为三坐标测量的补充和验证，供广大读者参考，能运到以后的工作中去。

转载至网络，若有版权请联系我们删除。
