圆度仪的操作规范和保养方法

2021-10-21 19:54:15

分享:

导读:圆度仪广泛应用于汽车、机械加工等行业,能够帮助企业进行有效的质量管控。本文主要介绍圆度仪的基本常识、操作规范和使用方法,并介绍Kosaka系列圆度仪设备。文章转载自东莞市中科计量科技有限公司(http://www.zk813.com/jlzs/xyxw/3489.html),如有侵权,请随时联系我司删除,谢谢。



随着科技的发展,人们的身边随处可见的仪器越来越多了,但是大家又都不了解他们,就连最基本的他们叫什么名字,他们是干嘛的,也是一知半解而已,今天就来为大家讲解一下圆度仪。


首先让我们来看看我们网络上对于圆度仪的介绍有那些:圆度仪是一种利用回转轴法测量工件圆度误差的测量工具。圆度仪分为传感器回转式和工作台回转式两种型式。测量时,被测件与精密轴系同心安装,精密轴系带着电感式长度传感器或工作台作精确的圆周运动。圆度仪由仪器的传感器、放大器、滤波器、输出装置组成。若仪器配有计算机,则计算机也包括在此系统内。首先让我们来看看我们今天的目的:确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏,提高产品测试数据的有效性、真实性、准确性。





了解了圆度仪之后现在要来学习圆度仪的操作方法了。

1.接通气源,表压达到 4 X 10 5  Pa以上。

2.根据被测工件尺寸和形状选择测量工作台或附件,并装在主轴上。

3.将工件放在测量工作台上,使其大致上与主轴同心。

4.按下主轴电机开关,这时主轴启动并带动工作台转动。

5.按下计算机电源开关,待系统稳定后,即进入调整测量状态。

6.在调整状态下,计算机屏幕按圆的运动轨迹实时显示传感器测得的工件轮廓数据,操作员根据被测工件的圆度值大小,用鼠标点击倍率选项调整放大倍数(一般测量范围采用10um—4um之间)。

7.调心:先粗调使调心装置的顶杆调到与工件有 1.0mm~1.2mm 左右的距离并锁紧,粗调使传感器的测头调到与工件有 1mm~1.2mm 左右的距离后锁紧,然后用微调使传感器接触工件,用调心装置的微调旋钮调整工件,一直到传感器全部接触工件即计算机屏幕上把工件的轮廓完全显示出来为止,然后把调心装置的顶杆退开使其脱离工件,微调传感器前进2~3小格(相当于加测量力为0.6~1N)。到此调整过程结束。

8.之后按屏幕提示按测量键开始测量,工件旋转一周,测量完毕,此时屏幕图形及分析数值实时显示出来。

9.测量小工件时,可以不停主轴,退出传感器,取下工件即可。如被测工件很大,则必须将主轴停止,方可更换被测工件。

10. 测量套圈滚道圆度时,一般只须目测测头在滚道中间即可进行测量。若做工艺试验,要求每次测量截面不变,则必须经过仔细 找沟底(滚道中心)才行。




维护和保养

1.经常用万用表检查主轴的气浮情况,特别是当测量值变化很大时,首先应检查主轴工作是否正常。如发现有微接触或不浮等应立即停止测量,将主轴拆下清洗或用原包装箱运回生产厂家进行检验维修。

2.过滤器应经常放水、油等。过滤器内装的过滤材料,须依当地气候情况及压缩空气含水、油情况定期烘干或 更换,同时应清洗过滤器。大约1年拆开过滤器检查一次。

3.传感器测头须经常清理,擦掉上头的油污,当测头磨损严重时,可以将测头更换。

4. 如发现传感器晶体片被撞断,必须送回生产厂家修理,重新检定后方可使用。

5. 计算机要注意清洁,防尘、防潮。

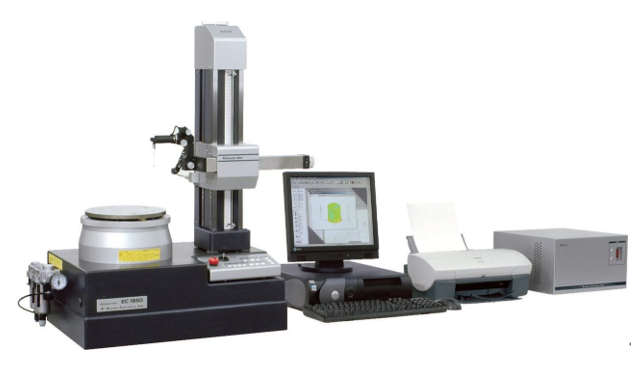

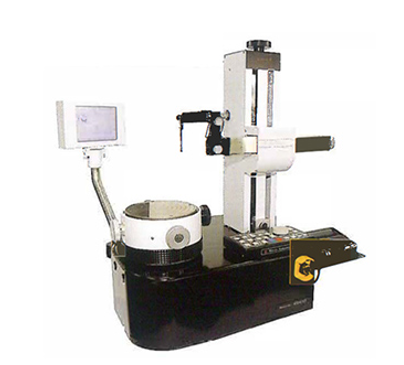

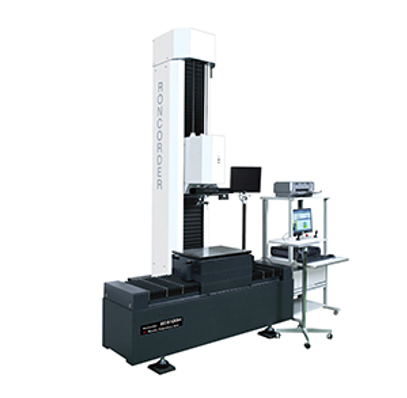

我司专营产品,日本进口的KOSAKA 圆度仪系列介绍如下:

KOSAKA 圆度仪系列设备是桌上型真圆度圆柱度测定机, 搭载高精度自动工作台,从倾斜中心的对正到资料表格列印均可全自动完成,同时还具有自动调心和调倾斜功能、具备紧急停止机能。

产品优点:具备出色的性价比,全测量能力,易于使用,适用于车间环境中对工件的几何测量。其出色的数据分析能力完全可以满足实验室圆度测量的要求。



关键词:圆度仪圆柱度仪真圆度仪圆柱度测定机
